Проведення статичних/динамічних випробувань

Випробування паль – це цілий комплекс заходів, метою яких є перевірка відповідності несучої здатності палі розрахунковим навантаженням майбутньої споруди. Міцнісні властивості пальових опор розраховують у спеціальних установах, там і виконується проектування конструкцій. Але перед тим, як складати проект будівлі, необхідно провести дослідження.

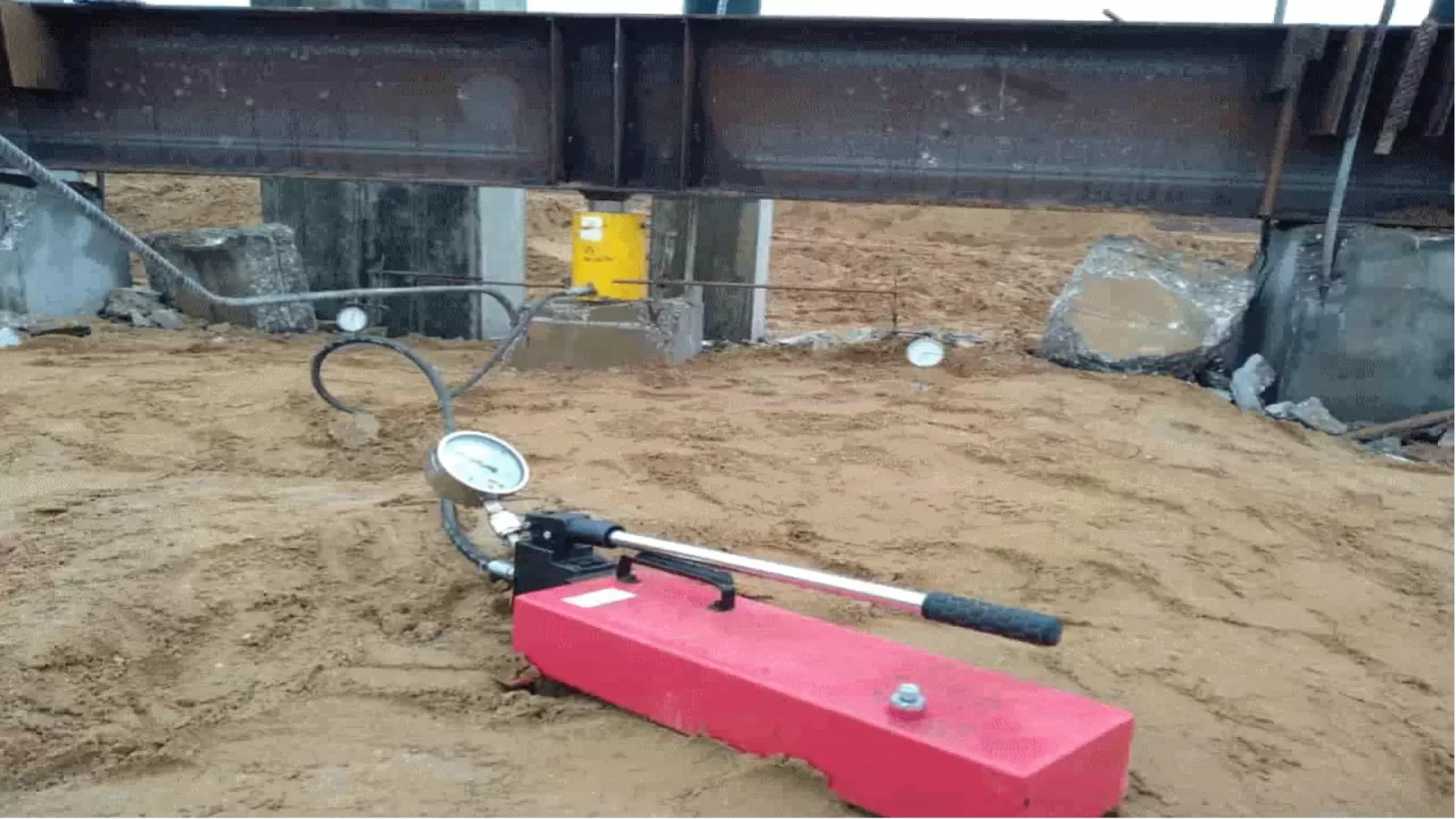

 Існують статичні та динамічні випробування паль, що проводяться відповідно до ГОСТу Б.В.2.1-95 (ГОСТ 5686-94) «Ґрунти. Методи польових випробувань паль». Виконують їх за допомогою вантажного стенда та анкерних паль при навантаженні до 220 тс. У ході робіт можуть вноситись корективи до проекту, може змінюватись довжина паль та місця їх монтажу.

Проведення статичних випробувань паль є важливою частиною фундаментобудування. Виконується процедура у кілька етапів. Пробні палі монтуються в ґрунт і залишаються там для відпочинку. Тривалість такої перерви залежить від складу та особливостей ґрунту. Наприклад, для щільного ґрунту – 1 день, для піску – 3 дні, для глинистих ґрунтів – 6 днів, а для піщаного ґрунту з високою концентрацією води – до 10 днів.

Компанія ТОВ "МІЛІУСА" вже багато років спеціалізується на сучасному фундаментобудуванні. Виконуємо експертну оцінку ґрунту, проводимо польові випробування ґрунтів палями та закладаємо фундамент.

Мета проведення випробувань палями

Випробування ґрунтів палями є багатоцільовою процедурою, яка застосовується для того, щоб:

• визначити, який саме розмір та вид палі необхідний;
• визначити максимальне навантаження на палі;
• перевірити можливість заглиблення паль на бажану глибину;
• оцінити ступінь однорідності ґрунту;
• встановити залежність осідання палі від навантажень через певний час.

Польові випробування паль – це перевірка відповідності технічних характеристик паль розрахунковим навантаженням, зазначеним у проекті.

Динамічні випробування паль

Динамічні випробування паль виконуються зі зміною навантаження, які мають на меті перевірку максимально допустимих навантажень на палі. З їх заглибленням зростає опір ґрунту, що помітно з кожним новим ударом рівної сили. Показником, який необхідно перевірити в ході досліджень, є зв'язок між витратою енергії на кожний удар та механічними параметрами палі.

У ході тестування проводиться пробне забивання палі, завдяки чому вдається визначити оптимальну довжину та розрахункову величину палі. Дані показники фахівці порівнюють із проектними. Метод забивання дає можливість визначити опорні шари ґрунту та його слабкі ділянки. При випробуваннях паль динамічним навантаженням в обов'язковому порядку складаються графіки, які демонструють зміну стану опор залежно від зміни показника навантаження, що застосовується.

Динамічні дослідження у порівнянні зі статичними є більш економічними та мобільними. До того ж вони підходять для всіх типів паль із будь-яким ступенем пластичності. Однак варто пам'ятати, що результати таких випробувань можуть бути перебільшені, якщо в процесі заглиблення паля проходить через ґрунт високої щільності та впирається в м'якший шар. Але такі некоректні результати можна отримати й при випробуваннях паль статичним навантаженням. Щоб уникнути недоліків, потрібно вибирати палі такої довжини, які входили б у щільніший шар ґрунту.

При аналізі на глинистих і однорідних ґрунтах показники відмови при забиванні на ту саму глибину можуть бути різними, через що виникає помилкова думка про неоднорідність несучої здатності. У такому разі показники необхідно коригувати, ґрунтуючись на результати перевірки статичним методом.

Не застосовують динамічні дослідження для сипучих ґрунтів, оскільки будь-які результати будуть хибними.

Статичні випробування паль

Статичні випробування паль проводяться для визначення максимальних допустимих навантажень на пальові опори. За допомогою цієї перевірки також можна зробити висновки щодо вибору типу паль на кожній окремій ділянці залежно від складу та особливостей ґрунту.

Від характеристик ґрунту залежить стійкість та надійність майбутньої конструкції, тому цей показник украй важливий для забудовника. Випробування статичним навантаженням допомагають зробити відповідні заміри максимально точно.

Під час попередніх розрахунків та складання проекту підбирається тип паль та метод їх влаштування. Мета перевірки – переконатися у правильності розрахунків чи спростувати їх.

Суть та види статичних випробувань

Процес випробувань паль має на увазі вплив на них певних навантажень. Процес складається, як правило, із 10 етапів. На кожному етапі на палю додають 1/10 частку навантаження, що передбачено у проекті. Між етапами робиться перерва. Поступово сила навантаження зростає, а ступінь деформації фіксується. Кожен новий етап проводиться лише після стабілізації деформації палі на попередньому етапі.

• горизонтальні;
• вдавлюючі;
• на висмикування.

У процесі перевірки можуть застосовуватися такі типи навантажень:

1. Випробування горизонтальним навантаженням

Визначення ступеня зміни положення палі внаслідок навантаження, спрямованого горизонтально. Таке тестування необхідне для будівництва мостів і висотних будівель невеликої площі.
Як і інші види випробувань, виконується поетапно із застосуванням 1/10 частини навантаження, зазначеного у проекті. Сила, що застосовується на палю, спрямована горизонтально. Фіксується зміна положення голови палі.

2. Проведення випробування за допомогою статичного вдавлюючого навантаження

Визначення ступеня деформації палі при вдавлюванні у ґрунт. Сили, що впливають, мають вертикальну спрямованість без застосування ударів. Поетапно додаються навантаження із розбивкою 1/10 за раз.
Важливим критерієм є склад та характеристика ґрунту. Часто для фіксування показників опору ґрунту застосовуються спеціальні датчики. Кількість паль, що випробовуються на об'єкті, має становити не менше ніж дві.

3. Проведення тестування на висмикування

Визначення здатності паль витримувати навантаження під впливом сил, що висмикують. У процесі обов'язково використовується прогиномір – спеціальний прилад для вимірювання лінійних переміщень.

Випробування паль на висмикування дають можливість максимально точно визначити несучі характеристики паль, що випробовуються не з позначки котловану. Довжина паль у цьому випадку дорівнюватиме глибині котловану, або застосовується в лесових ґрунтах. Показник кінцевого результату вираховується від показника, отриманого під час випробування на вдавлювання.

Переваги та недоліки проведення статичних випробувань паль

Ключовою перевагою випробувань паль є можливість переконатися, що палі дійсно підходять для влаштування фундаменту. В іншому випадку проводиться коригування розрахункових значень у проекті.
• Процес «відпочинку» між заглибленням паль займає від 1 до 20 днів залежно від типу ґрунту та його характеристик. За цей період нормалізується несуча здатність паль.
• Для проведення тестування на об'єкт доставляється спеціальне обладнання, для транспортування орендується спеціальний транспорт. Процес пошуку вантажної платформи для перевезення та монтаж вимірювальних пристроїв займає час.
• Для виконання ступеневого занурення потрібно 1-2 дні. За цей період фахівці вимірюють ступінь деформації паль.

Серед недоліків можна назвати лише додаткові витрати, як грошові, і часові. Пояснюється це такими факторами:

Переваги робіт компанії ТОВ «МІЛІУСА»

ТОВ «МІЛІУСА» – це ліцензоване підприємство, до штату якого входять виключно кваліфіковані фахівці у сфері фундаментобудування. Наша компанія виконує будь-які випробування паль, надаючи точні результати замовникам. У роботі використовуємо новітнє устаткування, якому зараз немає рівних. Гарантуємо надійність конструкцій завдяки точним розрахункам.

У нас Ви можете замовити статичні та динамічні випробування паль за доступною ціною. Дізнатися докладніше про процес можна у наших менеджерів у телефонному режимі. Надаємо допомогу у розрахунках, виборі матеріалів та оптимізації процесу будівництва.

Поширені запитання

Застосовуються такі види навантажень: горизонтальні, вдавлюючі, на висмикування.

Яка різниця між статичними та динамічними випробуваннями?

Статичний метод дорожчий, а процес займає більше часу. Але відмовлятися від такого типу тестування у багатьох випадках просто неможливо, адже він точніший і надійніший.

Як проводиться динамічне випробування паль?

Випробування динамічним навантаженням проводиться шляхом зміни сили навантаження. Чим глибше паля влаштовується в ґрунт, тим вищий його опір проникненню.
